USER REQUIREMENT SPECIFICATION INDOCOTA COATING FILM SCALA LAB CAPACITY 10 KG


1. SPESIFIKASI MESIN
A.Main Body
1.   Unit Body dan Chamber :
·  Dimensi : 1769 x 1060 x 1730 (mm)
·  Konstruksi Body SS 304
·  Frame menggunakan body  tekukan SS 304 # 1.5 mm
·  Material chamber product plat SS 316 L # 2 mm lubang Ø 3 mm
·  Power gear motor 1 Hp, 380Volt  + inverter
·  Blade atau Baffles product 4 posisi system knock down
·  Roda PU Ø 4”  + adjuster to fixed position
·  1 bh ball valve to outlet hasil cleaning
2.   Unit Inlet dan Outlet Hot Air
·  2 Bh motor blower 1 Hp+ fan
·  2 bh Inverter to control volume air flow
·  1 bh Pre filter uk. 12 x 12 x 2”
·  1 bh Medium filter uk. 12 x 12 x 6”
·  1 set  Element Heater 1000 watt x 4
·  2 Sensor Suhu type CA
·  2 bh Manual Dumper to adjust volume air flow
·  1 lot Ducting pipa SS 304 Ø 3”
3.   Unit Pump peristaltic + Sprayer
·  1 bh Electromotor pee moger 60 watt
·  1 bh speed control
·  1 Set Head Pump peristaltic Ex. BRT
·  1 Lot Selang silicone bening
·  1 bh Nozzle spray gun
·  1 Set Stand head dudukan spray gun
·  1 bh Air Regulator
4.    Panel Control
·  Indicator Lamp
·  Dysplay Temperatur Inlet & Outlet Hot Air Digital
·  Timer Digital
·  Rpm meter Digital to Indicator Speed Display (Chamber, Blower Input & Output Hot Air)
·  Potensio meter to control speed (Chamber, Blower Input & Output Hot Air)
·  Selector swith (Switch power,switch chamber,switch timer, switch heater)
·  Push button
·   E Stop
B.  Unit Mixer Homogen
·  Volume 30 liter
·  Material SS 316 L # 1.5 mm
·  Gear Motor 1/2 Hp 380 Volt 50Hz + Inverter
·  Outlet Product Ball Valve Ø 3/4”
·  Kaki SS 304 Ø 2” + Roda Ø 3” (2 bh Swivle brake + 2 rigid)
C.  Finishing  :
·  Chamber : Inside dan Outside Mirror polish
·  Main Body Inside dan Outside Hairline polish
D. Dokument IQ, OQ dan Sertifikat Material


2. FUNGSI MESIN
Mesin Coating Film Skala Lab diciptakan dengan menggunakan teknologi mutakhir dengan cara pelapisan menggunakan spray gun. Hasilnya Melalui satu tahapan proses dimana merupakan gabungan atau kombinasi dari proses pencampuran liquid yang dipompa melalui spray gun dengan suhu tertentu.

Secara singkat proses Mesin Coaitng Film kapasitas 10 kg ini dapat dijelaskan sebagai berikut. Volume udara yang dibutuhkan pada umumnya diambil dari area kerja, kemudian dilewatkan melalui heater sebagai sumber pemanas. udara bersih dilewatkan melalui flexible tube, dengan demikian akan terjadi aglomerasi dengan adanya zat pengikat yang digunakan untuk pelapisan atau coating.


Bagian -bagian penting yang termasuk kelengkapan utama :
  1. Temperatur control automatic untuk monitoring suhu
  2. Pengaturan volume udara dikontrol dengan damper
  3. Control liquid pompa peristaltik untuk proses penyemprotan
Untuk penyemprotan digunakan 1 buah spray gun yang dipasang tepat ditengah-tengah chamber yangdilengkapi dengan penutup transfaran. Spray gun bisa diatur kearah vertical dan horizontal. Liquid ditransfer melalui sebuah selang silicon dengan tekanan dari pompa peristaltik yang dapat diatur kapasitasnya kecepatan putaran.

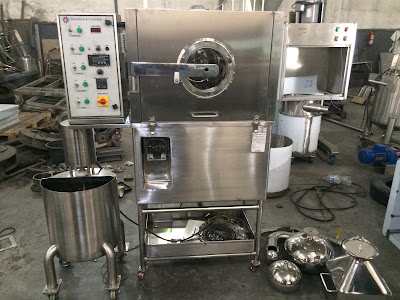

3. CONTOH UNIT MESIN




4. HARGA MESIN
Jika anda memerlukan penawaran harga Mesin tersebut bisa anda download quotation dilink bawah. Jika link tidak aktif kemungkinan sedang dilakukan perubahan update harga atau perubahan lainnya dan anda bisa hubungi kontak kami untuk menanyakan spesifikasi dan harga mesin ini.

DOWNLOAD QUOTATION
